Montagem de um cabo de rede



Quando queremos montar um cabo para interligar dois computadores, não precisamos utilizar dispositivos como hubs, já que pode-se ligar uma máquina à outra diretamente. Neste caso, o cabo do tipo "crossover" (cruzado ou invertido) deve ser utilizado, mas no meu caso são três ou mais computadores devem ser interligados, um equipamento como o hub se mostra ideal. Neste caso, é necessário criar um cabo para cada computador e conectá-los ao hub. No entanto, o cabo tipo crossover não serve a esse propósito, devendo ser utilizado o cabo do tipo "direto", também conhecido como "patch cable".

Em resumo, para ligar computador a computador, usa-se cabo crossover. Para ligar computador a hub, usa-se cabo direto. A diferença entre eles é que o cabo crossover tem a disposição de seus fios de maneira diferente em uma ponta em relação à outra, enquanto que o cabo direto tem a disposição dos fios iguais em cada extremidade.



OBS.: o cabo crossover também deve ser usado quando é necessário conectar um hub a outro.





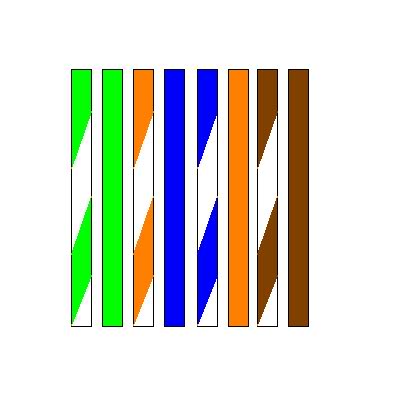

Alinhamos os cabos conforme a figura abaixo:



Cores

As cores dos fios são:

  1.   Laranja e branco
  2.   Laranja
  3.   Verde e branco
  4.   Azul
  5.   Azul e branco
  6.   Verde
  7.  Castanho (ou marrom) e branco
  8.   Castanho (ou marrom)



 Ou



  1. Verde e branco
  2. Verde
  3. Laranja e branco
  4. Azul
  5. Azul e Branco
  6. Laranja
  7. Marron e Branco
  8. Marron







3º Passos a cumprir para montar um cabo de rede

  •  Cortamos os fios de modo que fiquem a sobrar aproximadamente 2 cm, pois a capa do cabo ajuda a isolar as interferências, observamos que não é necessário desencapar os fios coloridos, isso pode deixar o fio solto e dar mau contacto.
  • Colocamos os fios no conector, cuidado para não mudar a posição dos fios
  • Inserimos o conector com os fios no alicate e apertamos repetimos o mesmo procedimento na outra ponta do cabo  podemos testar o cabo com um aparelho testador, ou conectar nos equipamentos e testar usando o comando PING para isso abrimos o prompot de comandos (Iniciar executar > digite CMD e OK) escrevemos ping 10.1.1.12 (Endereço IP de um computador da rede), caso apareça algo como "Esgotado tempo limite do seu pedido" o cabo pode estar com problemas. Com o testador, neste tipo de cabo todas as luzes devem acender em sequência.



Videos:

Montar um cabo de rede: https://www.youtube.com/watch?v=f17ezMcXA-0

Testar o cabo:www.youtube.com/watch?v=rP7HkfB7jtg
